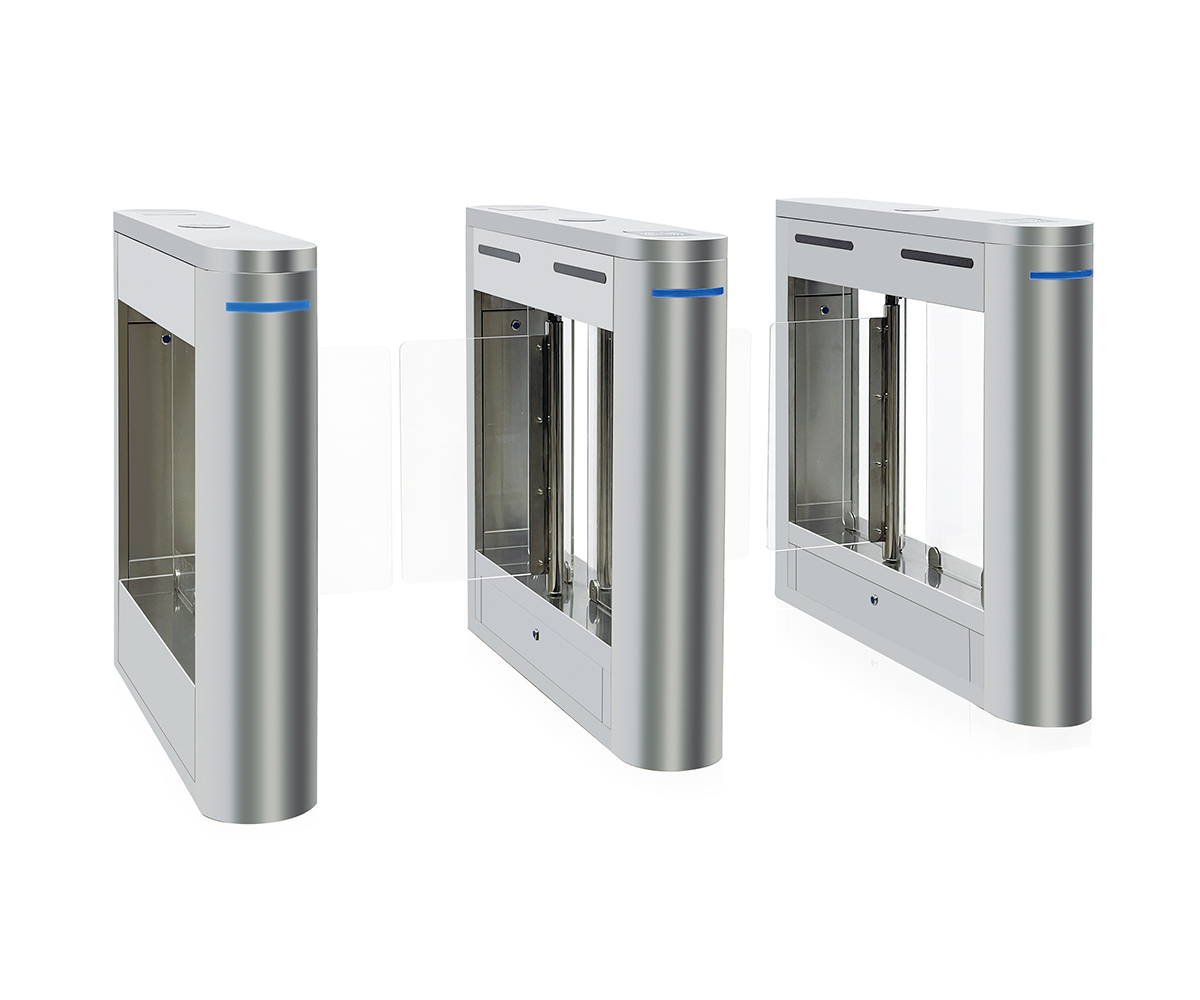

TBH01无刷摆闸行标版

行星齿轮减速箱结构,直流永磁电机驱动

国标304不锈钢亮光工艺,双机芯多组组合

摆臂长:550-900mm (可选)

摆臂传动角度:180度

摆动方向:单向或双向

产品参数

结构 框架结构/不锈钢外壳
机箱材料 国产标准304号不锈钢
工作电压 AC220+10%V 50±10%HZ
驱动电机 DC24V 直流有刷电机
外形尺寸 1200mm(长)*280mm(宽)*990mm(高)
摆臂长 550-900mm (可选)
摆臂传动角度 180度
摆动方向 单向或双向
工作环境 室内、室外(荫棚) -10°C~70°C,相对湿度:≤90%,不凝露
闸门开、关时间 0.6秒
通行速度 40人/分钟(常开),25-30人/分钟(常闭)
上电后进入通行状态所需时间 3秒
出现故障后的自动复位时间 10秒
正常使用寿命 300万次
通讯接口 标准 RS485 接口,距离≤1200米
输入接口 继电器开关信号或 12V 电平信号 或脉宽>100ms的12V脉冲信号,驱动电流>10mA

产品特点

通过主控板上的内置小按盘,可编程设备的运行状态。

防夹、防碰伤功能,在摆臂复位的过程中遇阻时,在规定的时间内电机自动停止工作,默认延时后再次复位(直到复位为止),力度小(≤2Kg)。

非法闯入、尾随报警,反向闯入闸门自动关闭。

防冲功能,在没有接收到开闸信号时,摆臂自动锁死。

摆臂具有防撞保护功能,闸门关闭时,若摆臂受外力冲撞,摆臂会打开,防止设备内部机械传动部分受损。

摆臂同步可调(针对双摆情况)。

具有自动复位功能,开闸后,在规定的时间内行人未通行时,系统将自动取消行人的此次通行权限,复位时间为15~60s 可调(系统默认时间为10S),新电后通道自动敞开(符合消防要求),上电通道自动关闭。

红外感应复位功能(选配3对或 6对红外)。

红外感应防夹功能(4对红外)。

可与门染系统、消费系统、电子门票系统、生物识别系统、静电测试仪等

多种设备相街接。

单向、双向摆功能,可单向或双向控制人员进出,红外感应进、出通道。

可直接通过管理计算机实现远程控制与管理。

频闪报警灯提示,可方便现场管理人员快速准确发现异常通道。
